單端面集裝式：只有1對密封結合面，出廠時由密封廠家預先組裝好，無需客戶調整，直接裝配就好。安裝方便，使用簡單。冷卻水壓力控制為0.05-0.1MPa之間

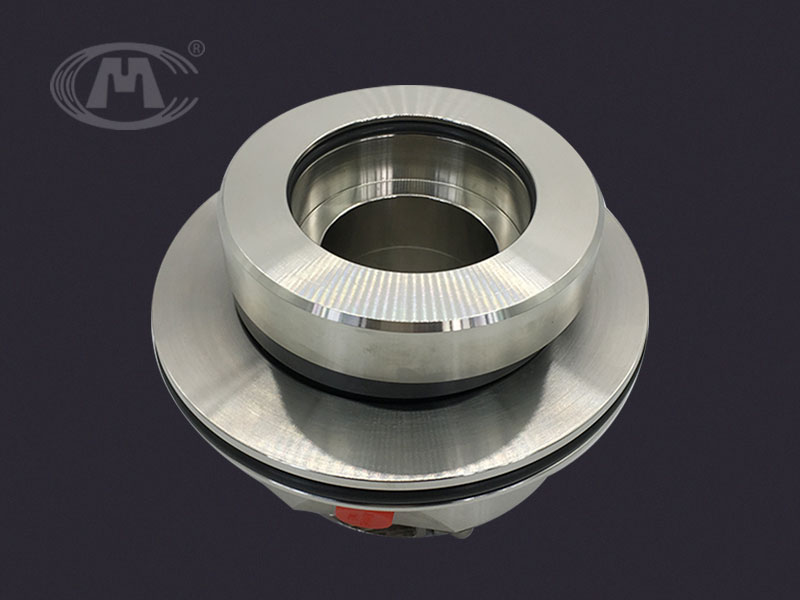

                                     外裝單端面密封圖片

單端面同時又分為內裝式（整個密封含大法蘭全部浸泡在漿液里，其裝配方法從葉輪端往電機端裝配）和外裝式（整個密封少量部分浸泡在漿液里，其裝配方法從電機端往葉輪端裝配）

                                   內裝單端面密封圖片

結構特點：

單端面（外裝或內裝）集裝式機械密封。安裝方便，使用簡單。平衡性，任意旋向。

內部工作長度短。靜環補償多彈簧外置不與介質接觸。

適用介質：

含石膏、石灰漿液等雜質含量較高的介質。

工作參數：

固定物含量：≤30%

溫    度：≤280℃

壓    力：≤2.5MPa

軸    徑：≤200mm

材質參數：
主體材質：316L或2205、2507、1.4529
密封環材質：SSiC或SiC
橡膠材質：氟橡膠或全氟醚橡膠

主要應用：

此型機械密封主要用于燃煤發電煙氣脫硫上，適用于吸收塔漿液循環泵、石膏漿液泵、石灰石漿液泵、石膏排出泵。

常見泵號如下：

LCF40/250I   LCF40/350I    LCF40/400I     LCF40/450I    LCF50/350N2    LCF50/400I

LCF50/460I   LCF65/310I    LCF65/315I     LCF65/350I    LCF65/400I     LCF80/400I

LCF80/450I   LCF100/300    LCF100/320I     LCF100/350I   LCF100/420I    LCF125/405I

LCF150/300I   LCF150/350I   LCF200/300I    LCF100/500T    LCF150/400I    LCF200/410I

LCF250/430I   LCF250/430I   LC300/500I    LC300/530I     LC300/400I    LC300/635I

LC300/630I   LC350/500I    LC350/560I     LC400/500I     LC400/540I    LC450/635I

LC500/630I   LC550/700I    LC550/710I     LC550/750I     LC600/825I    LC700/900I

LC700/898I   LC800/1000I   LC900/1150I    LC500/630II    LC550/700II   LC550/710II

LC550/750II  LC600/825II    LC700/900II    LC700/898II    LC800/1000II   LC900/1150II

密封型號：

HTM-30S251Z    HTM-30S351X    HTM-30S220Z   HTM-30S220Q

HTM-30D251ZZ   HTM-30D351X

HTM-40S251Z    HTM-40S351X    HTM-40S220Z   HTM-40S220Q

HTM-40D251ZZ   HTM-40D351XX

HTM-55S251Z    HTM-55S351X    HTM-55S220Z   HTM-55S220Q

HTM-55D251ZZ   HTM-55D351XX

HTM-60S251Z    HTM-60S351X    HTM-60S220Z   HTM-60S220Q

HTM-60D251ZZ   HTM-60D351XX

HTM-80S251Z    HTM-80S351X    HTM-80S220Z   HTM-80S220Q

HTM-80D251ZZ   HTM-80D351XX

HTM-85S251Z    HTM-85S351X    HTM-85S220Z   HTM-85S220Q

HTM-85D251ZZ   HTM-85D351XX

LB-LK7-120S    LB-LK7-120D    LB-LK6-115S    LB-LK6-115D

HTM-30S   HTM-40S   HTM-55S    HTM-60S     HTM-80S

HTM-30D   HTM-40D   HTM-55D    HTM-60D     HTM-80D

HR3-125   HR3-142   HR3-158    HR3-175     HR3-198

HR325/230    HR325/210    HR325/190    HR325/170

HRM-125D3    HRM-142D3    HRM-158D3    HRM-175D3     HRM-198D3

HRM-125S3    HRM-142S3    HRM-158S3    HRM-175S3     HRM-198S3

HMR3C-125    HMR3C-142    HMR3C-158    HMR3C-175     HMR3C-198

安裝使用要求:

1、設備轉軸的徑向跳動應不大于0.04毫米，軸向竄動量不允許大于0.1毫米；
2、設備的密封腔部位在安裝時應保持清潔，密封零件應進行清洗，密封端面完好無損，防止雜質和灰塵帶入密封部位；
3、在安裝過程中嚴禁碰擊、敲打，以免使機械密封磨擦會破損而密封失效；
4、安裝時在與密封相接觸的表面應涂一層清潔的機械油，以便能順利安裝；
5、安裝靜環壓蓋時，擰緊螺絲必須受力均勻，保證靜環端面與軸心線的垂直要求；
6、安裝后用手推動動環，能使動環在軸上靈活移動，并有一定彈性；
7、安裝后用手盤動轉軸，轉軸應無輕重感覺；
8、設備在運轉前必須充滿介質，以防止干磨擦而使密封失效；
